監室電動平移門
JSM03型 監室手動平移門
時間：2020-04-27 16:45 | 瀏覽量：3086
![[:title]](/Uploads/Picture/2019-10/5dad5ae73c2e4.jpg)
詳細介紹

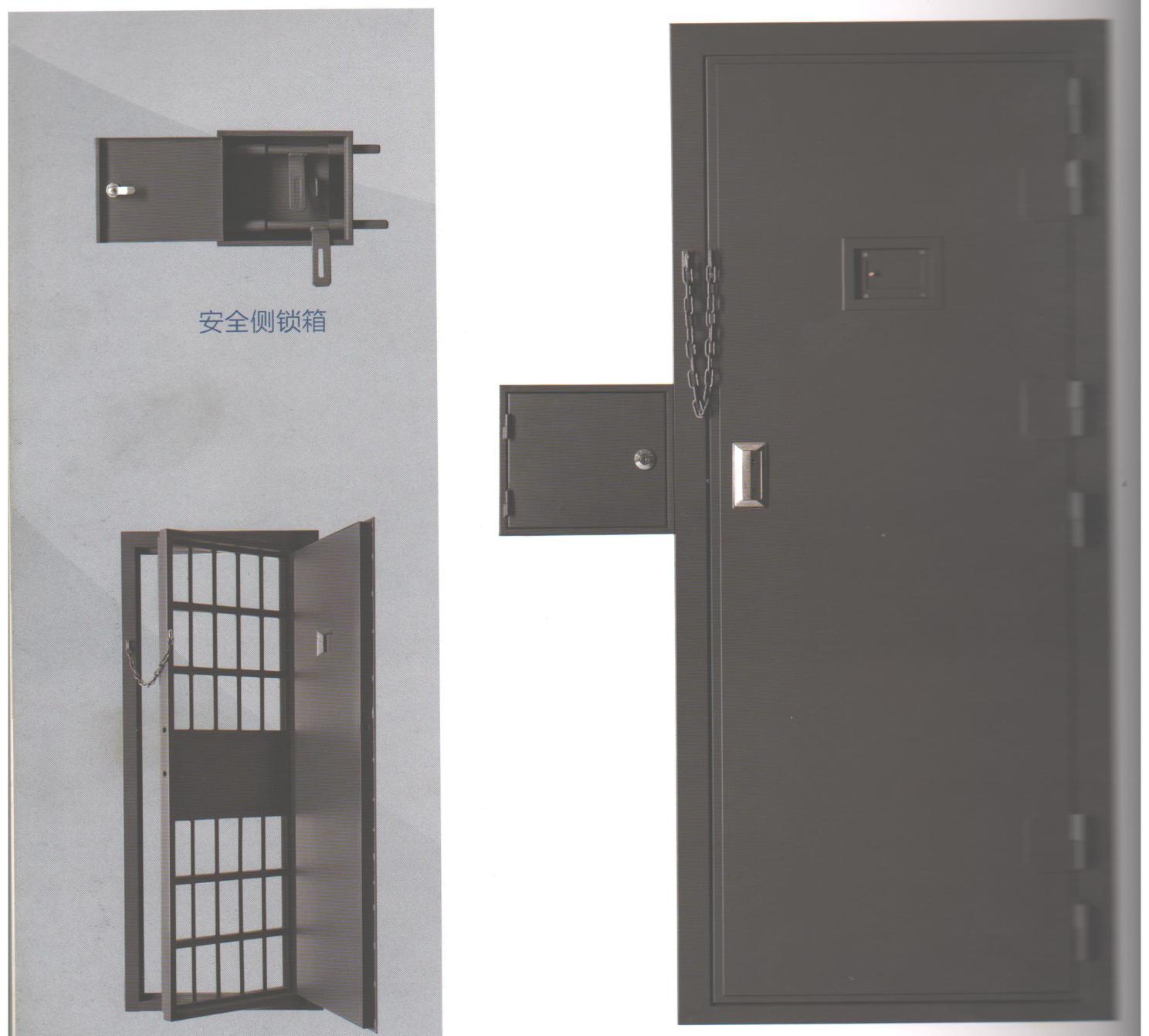

一、特種門功能及技術說明二、監舍出入口禁閉室門（手動雙層監舍門）
此門為復合式結構監室門，由外門機械手動平開柵欄監室門和內門機械手控全封閉監室門組成。柵欄平開門縱向使用直徑22mm，壁厚2.5mm圓管內穿直徑16mm的不銹鋼圓管制作，與橫向50mm×50mm×2.0mm方管焊接而成。門扇鉸鏈側有2個明鉸鏈；門扇開啟側面裝有活動門栓，并安裝有鎖具。
全封閉式平移門扇結構外框由50mm×50mm×2.0mm焊接而成，雙面封板1.5mm，中間填充具有保溫、防火、隔音作用的巖棉。平移門通過彈簧栓實現3級啟動定位，鎖栓直徑20mm，軌道采用25mm×25mm方鋼管內穿實心鋼筋制作。全封閉式平移門表面進行除銹防腐處理，表面平整無氣泡或雜質，并設有寬200mm×高120mm觀察窗。

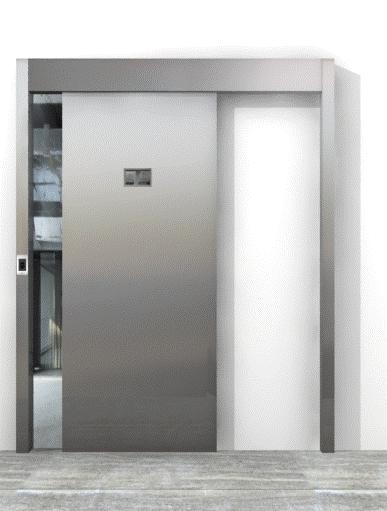

三、監舍放風場（電動平移放風門）
放風門為單層平移式特種門，由電動平移實體不銹鋼門，采用一框單門結構。放風門為全封閉304不銹鋼板門，以防犯人上吊自殺。監室門全部采用GB型材和不銹鋼板，門框采用2.0mm優質不銹鋼板，門扇采用1.5mm優質不銹鋼板平鋪，上下框?yàn)椴讳P鋼板，內部設有鋼制龍骨架，填充具有保溫、防火、隔音作用的巖棉，既美觀又實用；門體上部配觀察窗，規格600*350mm配砂網，距地高度1450mm，門體下部全封閉此門開啟方便靈活，運行平穩。
四、監區通道（專用通道門）
通道半封閉門由門框、封閉門、掛輪組、傳動機構、機械鎖等組成。門框采用2.0mm優質304不銹鋼板折彎成型，為軋制成槽型，門框下坎折彎成“凸”形，以增強強度。前后門板采用1.5mm優質不銹鋼板，內襯中間內骨架40*20*2.0mm鍍鋅方管制作，骨架滿焊焊接，平整度達到小于4mm，前后門板與骨架以塞焊連接。門體上部為柵欄結構，下部不銹鋼板封閉，夏季內側封閉門打開時，柵欄門關閉，起到良好通風作用。
具有結構緊湊、外形美觀大方、安裝方便、運行平穩等特點。傳動部分有軟啟動、軟停止、遇阻自停、防擠壓、噪音低、維修率低等特點。門體傳動機構具有自鎖功能，即通電或停電時均處于鎖定狀態，安全性能高；同時門機離合具有鑰匙解鎖功能，停電時可解開離合，手動開關門，操作簡便易行。

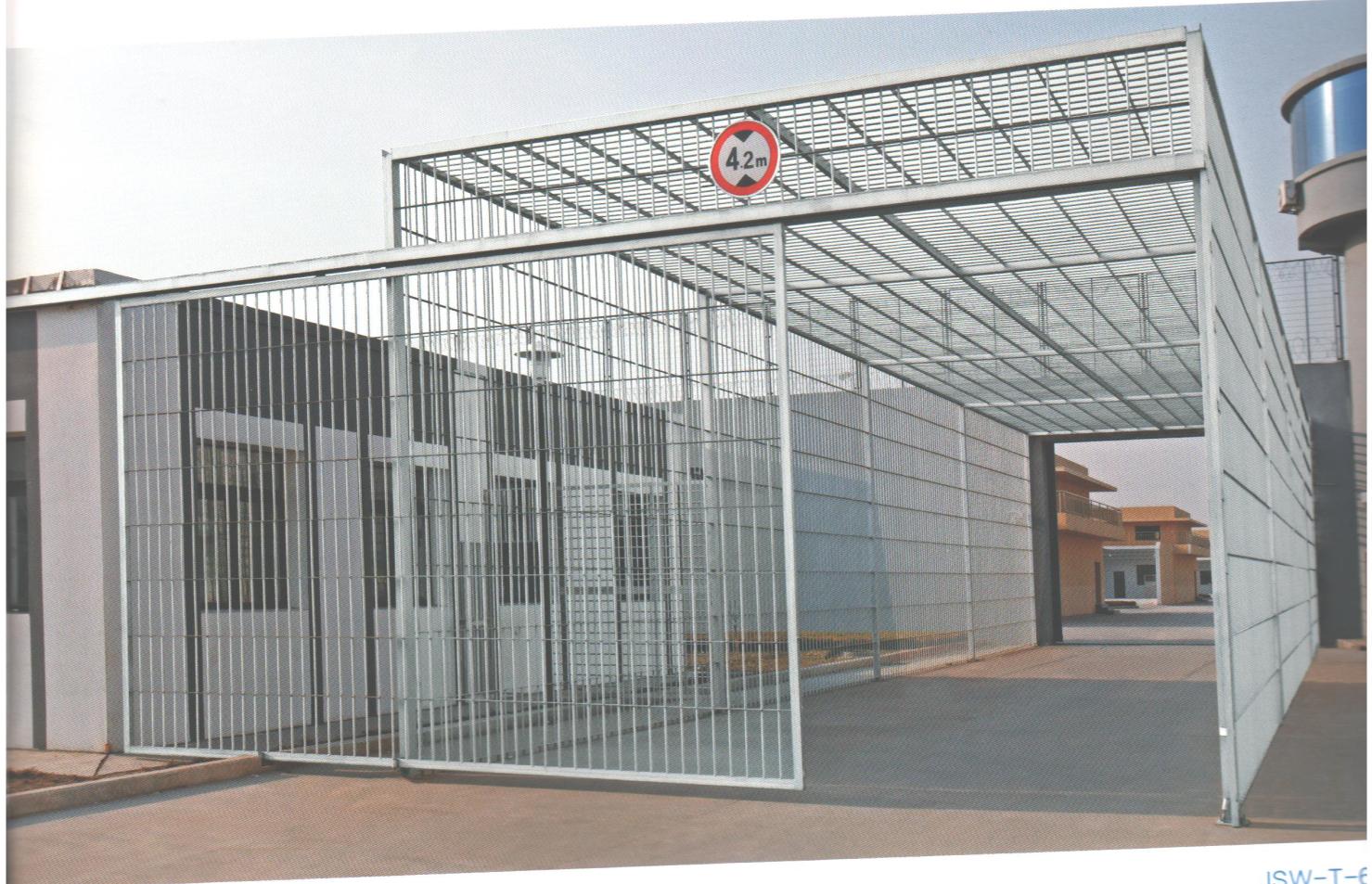

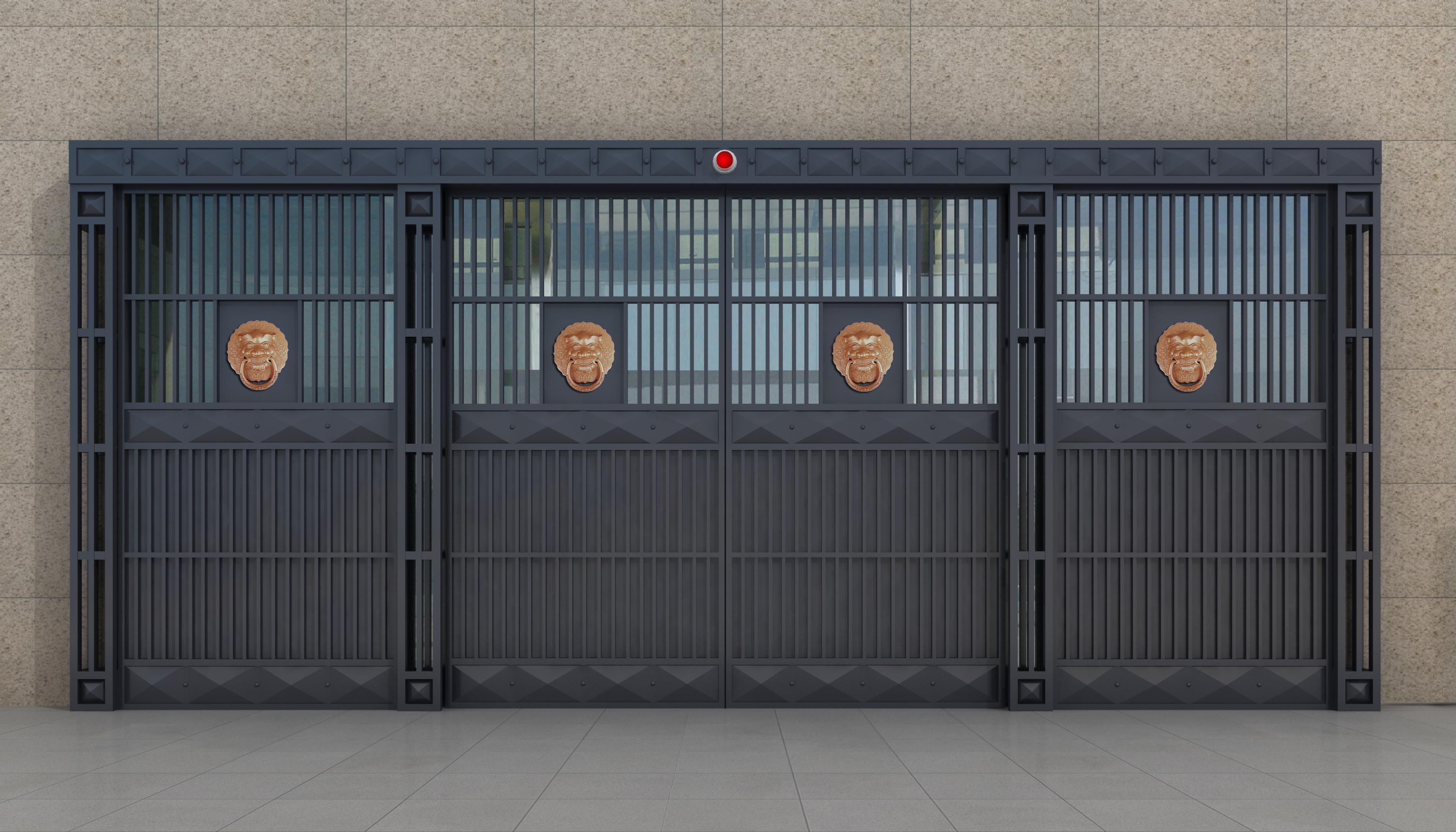

五、監區內大門（電動平移大門）
監區內大門為單層平移式特種門，由電動平移實體不銹鋼門，采用一框單門結構。全封閉304不銹鋼板門。監室門全部采用GB型材和不銹鋼板，門框采用2.0mm優質不銹鋼板，門扇采用1.5mm優質不銹鋼板平鋪，上下框?yàn)椴讳P鋼板，內部設有鋼制龍骨架，填充具有保溫、防火、隔音作用的巖棉，既美觀又實用；門體上部配觀察窗，規格600*350mm配砂網，距地高度1450mm，門體下部全封閉此門開啟方便靈活，運行平穩。六、圍墻大門（電動平移門）
圍墻大門為單層平移式特種門，由電動平移實體不銹鋼門，采用一框單門結構。放風門為全封閉304不銹鋼板門，以防犯人上吊自殺。監舍門全部采用GB型材和不銹鋼板，門框采用2.0mm優質不銹鋼板，門扇采用1.5mm優質不銹鋼板平鋪，上下框?yàn)椴讳P鋼板，內部設有鋼制龍骨架，填充具有保溫、防火、隔音作用的巖棉，既美觀又實用；門體上部配觀察窗，規格600*350mm配砂網，距地高度1450mm，門體下部全封閉此門開啟方便靈活，運行平穩。
6、看守所出入管理通道AB門
1）A門門體A門整體單扇電動平移半柵欄半封閉鋼板門，大門門扇厚度為60mm，門洞尺寸：寬5760mm×高3780mm,設計門體尺寸為：寬5960mm×高3780mm，門框周框采用60mm×60mm×2mm不銹鋼方管，隔檔采用60mm×40mm×1.5mm不銹鋼方管，門扇外框骨架為60mm×40mm×2mm不銹鋼方管，門扇雙面封1.5mm不銹鋼板，柵欄部分采用直徑25mm×1.5mm不銹鋼圓管，上罩殼裝飾采用1.5mm不銹鋼板折制成型（寬190mm×高280mm）；
a小門設計通行尺寸為寬900mm×高2000mm，門框周框采用60mm×40mm×1.5mm不銹鋼方管，門扇外框骨架為60mm×40mm×1.5mm不銹鋼方管，門扇雙面封1.5mm不銹鋼板，中間填充具有保溫、防火、隔音作用的巖棉。小門門扇厚度60mm，門體配預留門禁接口，方便鎖具與門禁系統相聯，如遇故障或緊急情況可用鑰匙開鎖；小門門體配置專用閉門器；所有方管、材料均為304不銹鋼材料。門體制作參照公安部GA 526-2010標準執行。
2）B門門體
B門整體單扇電動平移全鋼板門，大門門扇厚度為60mm，門洞尺寸：寬5760×高3900mm，設計門體尺寸為：寬5960mm×高3900mm，門框周框采用寬60mm×60mm×1.5mm不銹鋼方管，隔檔采用60mm×40mm×1.5mm不銹鋼方管，門扇外框骨架為60mm×60mm×1.5mm不銹鋼方管，門扇雙面封1.5mm不銹鋼鋼板，上罩殼裝飾采用1.5mm不銹鋼鋼板折制成型（寬190mm×高280mm）
b小門設計通行尺寸為寬900mm×高2000mm，門框周框采用60mm×40mm×1.5mm不銹鋼方管，門扇外框骨架為60mm×40mm×2mm不銹鋼方管，門扇雙面封1.5mm不銹鋼板，中間填充具有保溫、防火、隔音作用的巖棉。小門門扇厚度60mm，門體門體配預留門禁接口，方便鎖具與門禁系統相聯，如遇故障或緊急情況可用鑰匙開鎖；，根據現場情況人臉系統需做防水處理；小門門體配置專用閉門器；所有方管、材料均為304不銹鋼材料。門體制作參照公安部GA 526-2010標準執行。
3）平移門開門機
用于監區主要通道平移電動門門體驅動，采用高效率馬達配合渦輪蝸桿傳動，起動力矩大，開關速度快，運行安靜、壽命長；配有自鎖功能、以提高安全性；在停電或者緊急情況下可輕松卸載并切換為手動。
技術參數：
1、工作電壓：AC180-260V
2、電機功率：550W
3、運行速度：12-18米/分鐘
4、適應環境溫度：-30℃～+60℃
5、適應門重：500～2000kg
4）電動平移門控制器
1、內置微處理器，實現智能化控制，實時監控，可實現遇阻遇堵停止、反彈，以及運行時間保護等；
2、無觸點行程開關，耐用、可靠；
3、自動關門功能，配合外部接口使用，適應智能化控制
4、具有線控、紅外、讀卡、手動開關輸入及電鎖輸出接口，用戶可自行選用；
5、電源電壓：AC220V-250V 50Hz/60Hz；
6、控制功率：550W*2（MAX）；
7、使用溫、濕度35~85%RH、-20℃~65℃；
8、重量：控制板250g，控制盒約3kg。
三、設計依據及引用標準
《看守所技防系統設計要求》；
《安全防范工程程序與要求》GA/T74-94；
《安全檢查防范系統通用圖形符號》GA/T74-94；
《營業場所風險等級和防護級別的規定》GA38-92；
《民用建筑電氣設計規范》JGJ/T16-92；
《工業企業通信設計規范》JGJ46-81；
《工業企業通信接地設計規范》JGJ79-85；
《建筑電氣安裝工程質量檢驗評定標準》GBJ303-88；
《施工現場臨時用電安全技術規范》JGJ46-88；
《中國電氣裝置安裝工程施工及驗收規范》GBJ232-82；
《系統接地的型式及安全技術要求》GB14050-93；
《防尾隨聯動互鎖安全門通用技術條件》GA 576-2005
《智能建筑設計標準》(GB/T50314-2000)
《電氣裝置安裝工程電纜線路施工及驗收規范》（GB50168-92）
《安全防范工程程序與要求》（GA/T75-94）
《安全防范系統適用圖形符號》（GA/74-94）
《低壓配電設計規范》(GB50054-95)
《建筑物防雷設計規范》(GB50057-2904)
《商用建筑線纜標準》(EIA/TIA-569)

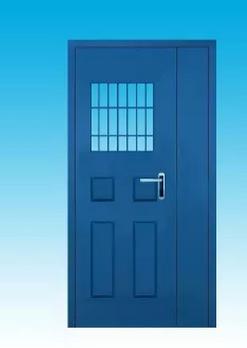

洞口尺寸：1000*2100mm（此尺寸因監管中心使用方來賓市公安局反復研究決定尺寸）技術參數：
1. 鋼質門門框采用δ2.0mm優質鋼板折彎成型，為軋制成槽型，門框下坎折彎成“凸”形，以增強強度。
2. 全封閉鋼門門扇防護能力符合公安部監室門要求。前后門板采用δ1.5mm優質鋼板，內襯中間內骨架40*20*2.0mm鍍鋅方管制作，內部設有鋼制龍骨架，填充具有保溫、防火、隔音作用的巖棉，既美觀又實用；觀察窗尺寸為200mm*120mm易于觀察，觀察窗中心點距門扇底邊1450mm左右。骨架滿焊焊接，平整度要求達到小于4mm，前后門板與骨架以塞焊連接。
門體制作參照公安部GA 526-2010標準執行
